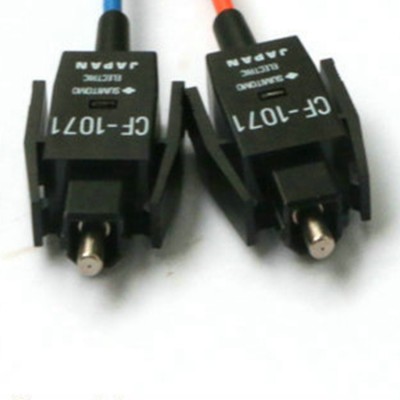

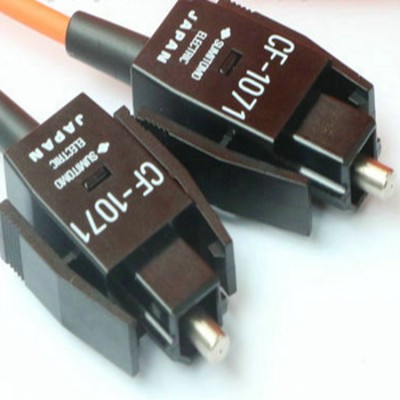

Los conectores de fibra óptica HCS/PCF incluyen los modelos TOCP100, TOCP155, CF-1071, CF-1001 y otros, todos ellos conformes con los estándares de la industria y compatibles con transceptores de fibra óptica PCF. Los TOCP155 y CF-1071 son compatibles entre sí para garantizar la transmisión estable de señales ópticas. Son adecuados para entornos como la automatización industrial y equipos de fabricación electrónica, y compatibles con sistemas como Mitsubishi y Omron. Son fáciles de instalar y mantener, y ofrecen un rendimiento fiable.
Ventajas: Ofrecemos muestras para su referencia y también podemos personalizarlos según las necesidades del cliente. ¡Llámenos para una consulta!
Conceptos básicos de fibra óptica HCS/PCF:
HCS® (fibra de sílice recubierta)
Estructura: núcleo de cuarzo + revestimiento de polímero duro (generalmente 200μm de diámetro)
Características: mejor resistencia a la flexión que la fibra de vidrio estándar, menor costo que la fibra de vidrio, pero menor ancho de banda (adecuado para distancias cortas).
PCF (fibra revestida de polímero)
Estructura: núcleo de vidrio + revestimiento de polímero suave (como silicona)
Características: excelente flexibilidad, a menudo utilizada en endoscopios médicos o sensores industriales.

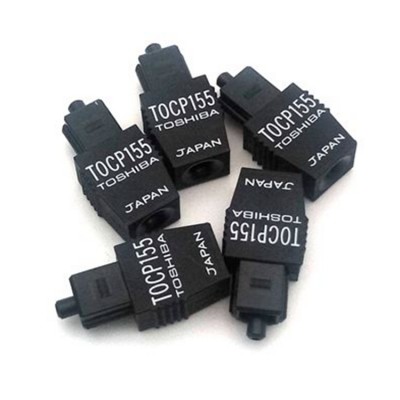

Conector de fibra óptica HCS/PCF TOCP-155
1.Características Performance: ancho de banda de transmisión grande, fuerte capacidad de interferencia anti-electromagnética, buena flexibilidad y resistencia a la vibración, transmisión de señal estable y fiable. El rango de temperatura de funcionamiento es generalmente - 20 ℃ a 70 ℃, fácil de instalar y conectar, y no se requiere mantenimiento o reparación.
Tipo de fibra
2.Applicable: generalmente aplicable a la fibra HCS o PCF, que tiene una alta apertura numérica, un gran diámetro del núcleo y características de larga longitud de onda de trabajo.
3.Campo de aplicación: utilizado principalmente para la transmisión de datos a corta distancia, ampliamente utilizado en sistemas de bus de control de automatización industrial, robots industriales, sistemas inteligentes y sistemas de servo, sistemas de conmutación de comunicación, sistemas multimedia digitales, sistemas de sensores médicos y sistemas de energía.

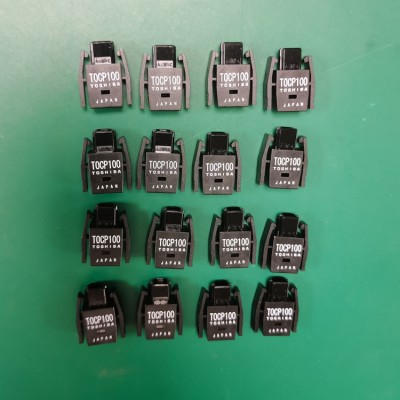

Conector de fibra HCS/PCF TOCP-100
1. Composición básica: Funda de plástico, inserto metálico y fibra óptica importada de Japón.
2. Certificación del producto: Cumple con las certificaciones europeas RoHS y CE, de conformidad con las normas de protección ambiental y seguridad pertinentes.
3. Fibra aplicable: Se utiliza habitualmente cable de fibra óptica HCS de 200/230 μm. La fibra HCS, también conocida como fibra PCF, presenta una alta apertura numérica de 0,37, un gran diámetro de núcleo de 200-1000 μm y una amplia longitud de onda operativa.
4. Características de rendimiento: Gran ancho de banda de transmisión, alta capacidad antiinterferencias electromagnéticas, buena flexibilidad y resistencia a las vibraciones, y transmisión de señal estable y fiable. Adopta un método de engarce rápido, sin necesidad de horneado, curado ni pulido, lo que la hace ideal para su instalación en obra.
5. Normas y compatibilidad: Cumple con las normas RoHS y la norma industrial japonesa JIS C5974-1998. Es compatible con el transceptor de enlace óptico universal con interfaz Toslink F05 de Toshiba, así como con el DF-1710/T de Sumitomo y otros modelos. También es compatible con diversos conectores de fibra óptica, como el CF-1071 y el CF-1571.
Conector de fibra HCS/PCF CF1001
Especificaciones de rendimiento:
Fibra: 200/230 μm H-PCF.
Estándar del producto: conforme a la norma JIS F05.
Productos compatibles: compatible con TOCP155, CF-1071 y otros modelos.
Excelente compatibilidad: cumple con las normas RoHS y JIS C5974-1998 F05, compatible con transceptores de interfaz Toshiba y Sumitomo F05, intercambiable con CF-1071, etc.
Rendimiento estable: admite más de 100 metros de transmisión de enlace óptico, con una señal estable y fiable.
Escenarios de aplicación:
1. Equipos de automatización industrial
2. Equipos de fabricación electrónica
3. Redes de comunicación
4. Equipos de ascensor/transporte
Instrucciones de uso:
1. Compruebe que el modelo del conector coincida con la interfaz del dispositivo y que la fibra óptica no esté dañada.
2. Primero, retire la funda exterior de la fibra óptica e insértela en el extremo del conector. Segundo, gire el conector, alinéelo con la ranura de interfaz del dispositivo y presiónelo suavemente hasta que la hebilla encaje. Finalmente, tras la conexión, compruebe si la transmisión de la señal óptica es estable y el estado del indicador luminoso del dispositivo.
