El QB-H es un conector de bayoneta de conexión rápida, diseñado específicamente para la transmisión láser de alta potencia. Se utiliza ampliamente en el procesamiento láser industrial, equipos láser médicos y otros entornos. Sus principales características son su alta capacidad de carga, su rápida conexión y desconexión, y su rendimiento óptico estable.

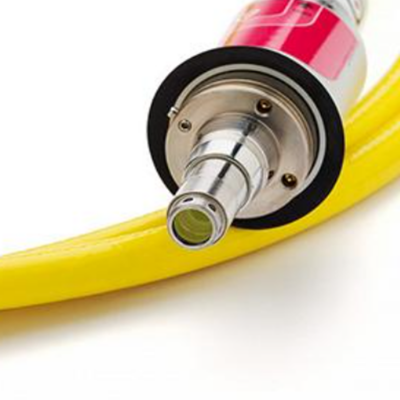

Conector de fibra óptica QB-H

Características estructurales

1. Diseño de la interfaz: Adopta una estructura de cierre de bayoneta, que permite conectar o desconectar el conector girando 1/4 de vuelta. Es fácil de usar y adecuado para condiciones de trabajo que requieren conexiones y desconexión frecuentes.

2. Refrigeración y protección: Los modelos de alta potencia suelen integrar canales de refrigeración por agua o estructuras de disipación de calor para evitar el sobrecalentamiento del conector debido a la energía láser excesiva. La carcasa está fabricada en metal resistente al desgaste, con resistencia a impactos y a la corrosión, y su nivel de protección puede alcanzar IP67, ideal para entornos industriales hostiles. 3. Diseño de seguridad: Dispositivo de enclavamiento integrado. Cuando el conector no está completamente bloqueado, la fuente láser no puede iniciarse, lo que evita riesgos de seguridad causados por fugas de luz.

Ventajas: Conexión rápida, compatibilidad con alta potencia, alta seguridad, alta resistencia ambiental. Es una de las interfaces estándar de los sistemas láser industriales de alta potencia.

Fibra óptica QB-H

La fibra óptica QB-H es una fibra óptica de transmisión de alta potencia que se utiliza con conectores QB-H. Su diseño debe ajustarse a los parámetros de interfaz del conector y cumplir con los requisitos de baja pérdida y resistencia a daños de los láseres de alta energía.

Características estructurales:

1. Recubrimiento y capa amortiguadora: El núcleo está recubierto con un revestimiento de bajo índice de refracción y la capa exterior está recubierta con un polímero o metal resistente a altas temperaturas para mejorar la resistencia mecánica y la resistencia al daño del láser; algunos modelos utilizan doble recubrimiento para mejorar la resistencia a la flexión.

2. Diseño antidaño: La cara final del núcleo cuenta con un tratamiento especial para reducir las quemaduras causadas por la reflexión de la luz. La fibra óptica tiene alta pureza, lo que reduce la pérdida por absorción y la acumulación de calor causada por impurezas.

3. Rendimiento de flexión: Presenta cierta resistencia a la flexión, pero debe respetar el radio de curvatura mínimo para evitar mayores pérdidas o roturas de la fibra causadas por una flexión excesiva.

Escenarios de aplicación: Como medio de transmisión principal del sistema QB-H, conecta directamente el generador láser y el cabezal de procesamiento para realizar la transmisión de láseres de alta potencia.

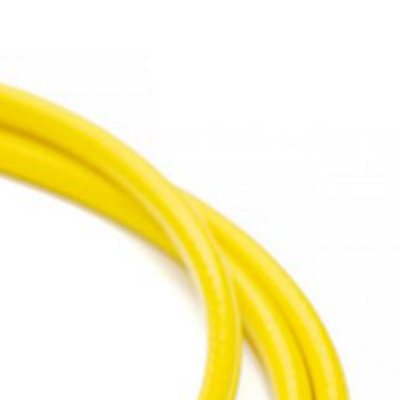

Cable de fibra óptica QB-H

Composición estructural:

Núcleo de fibra óptica + revestimiento y capa de refuerzo + conectores en ambos extremos.

Áreas de aplicación:

Corte láser industrial, soldadura láser, tratamiento de superficies láser;

Equipos láser médicos de alta potencia;

Sistema experimental láser de alta potencia en el campo de la investigación científica.

En resumen, la serie QB-H es una solución estandarizada para la transmisión láser de alta potencia:

El conector proporciona una interfaz rápida y segura; La fibra óptica garantiza una transmisión de alta energía y bajas pérdidas; el cable integra ambos para formar un enlace completo de transmisión de energía de extremo a extremo. Los tres trabajan en conjunto para satisfacer los requisitos de alta eficiencia y confiabilidad de los sistemas láser de alta potencia en los sectores industrial y médico.
