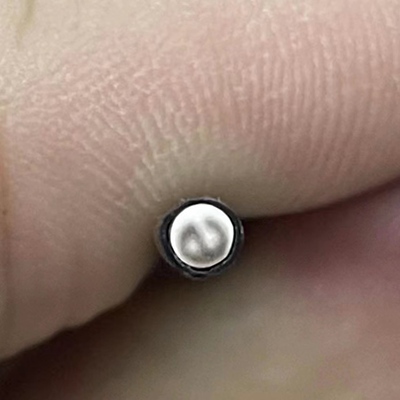

La fibra de imagen es una fibra microestructurada de múltiples núcleos, donde cada núcleo funciona como un píxel. Es el componente principal del sistema endoscópico de dispositivos médicos. Según la norma nacional, el componente de fibra óptica debe reemplazarse cada 10 usos. En comparación con la fibra de vidrio de cuarzo, la fibra de imagen de plástico ofrece las ventajas de un precio bajo, excelente flexibilidad, fácil doblado, fácil procesamiento y alta compatibilidad con los componentes.
Fibra de imagen Asahi Kasei; Fibra de imagen endoscópica, Fibra de vidrio para imágenes
La fibra óptica para imágenes endoscópicas es un componente flexible de transmisión de imágenes compuesto por decenas de miles a millones de fibras ópticas de nivel micrométrico, dispuestas con precisión. Es el componente óptico principal de los endoscopios médicos y permite: transmisión de imágenes en tiempo real in vivo, guía visual para cirugía mínimamente invasiva y exploración de alta definición de cavidades estrechas.
Ventajas clínicas
1. Calidad de imagen: Aberración cromática <3%
2. Transmisión sin aberración: Compatible con imágenes 4K HDR
3. Fuerza de empuje y tracción ≤ 0,2 N
4. Compatibilidad con esterilización: Soporta múltiples esterilizaciones con vapor a alta presión
Fibra de vidrio para imágenes
1. Principio de funcionamiento:

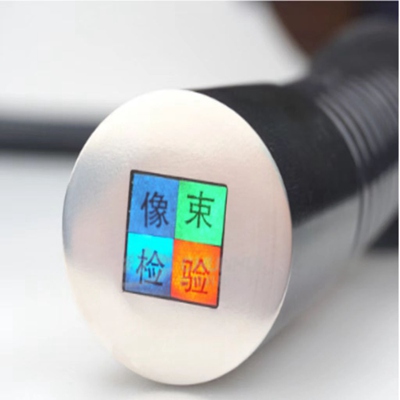

La imagen incidente se compone de numerosos píxeles con diferente brillo. Cada núcleo de fibra del haz de fibras de vidrio para imágenes actúa como un orificio de muestreo que divide la imagen incidente en numerosos píxeles. Cada núcleo de fibra transmite un píxel de forma independiente. La imagen se transmite de un extremo al otro mediante la disposición uno a uno de los núcleos de fibra en ambos extremos del haz de fibras, lo que permite la transmisión de la imagen.
2. Características de rendimiento:
alta resolución, buena flexibilidad, gran apertura numérica.
3. Campos de aplicación:
Ámbito biomédico: Es un componente clave de equipos médicos como los endoscopios. Se puede utilizar para la exploración endoscópica del tracto gastrointestinal, urología y vías respiratorias, ayudando a los médicos a observar los tejidos internos y las lesiones del cuerpo humano, y proporcionando una base para el diagnóstico y tratamiento de enfermedades.
4.Ámbito industrial:
Se utiliza comúnmente para la inspección endoscópica de diversos equipos mecánicos. Permite realizar una inspección visual del interior del equipo sin desmontarlo, garantizando así su funcionamiento seguro.
Ámbito militar: Se puede utilizar para apuntar armas, vigilancia periscópica, etc., para ayudar al personal militar a observar el área objetivo sin exponerse, mejorando así la eficiencia y la seguridad en el combate.

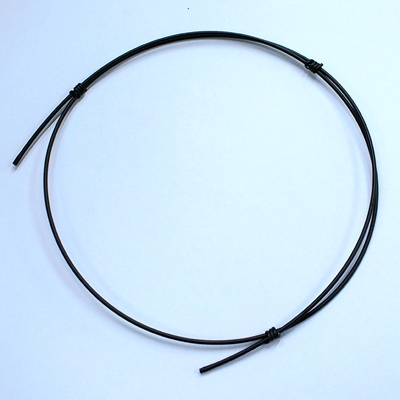

Fibra óptica de imagen plástica
1. Composición estructural:
Capa central de transmisión de luz: Fabricada con materiales poliméricos transparentes de alto índice de refracción, como polimetilmetacrilato, policarbonato y polímeros fluorados, que son los principales responsables de la transmisión de señales ópticas.
Revestimiento protector: Envuelto en la capa central, generalmente fabricado con materiales poliméricos de bajo índice de refracción, su función es restringir la señal óptica que se transmite dentro de la capa central para evitar fugas de señal.
2. Principio de funcionamiento:
Similar a la fibra óptica de imagen de vidrio, cada núcleo de fibra en el haz de fibras ópticas de imagen plástica puede considerarse un píxel, y la imagen incidente se divide en muchos píxeles por estos núcleos de fibra. Cada núcleo de fibra transmite un píxel de forma independiente, y la imagen se transmite de un extremo al otro mediante la disposición uno a uno de los núcleos de fibra en ambos extremos del haz de fibras ópticas, logrando así la transmisión de la imagen.
3. Campos de aplicación:
Ámbito biomédico
Ámbito industrial
Ámbito del entretenimiento en el hogar
