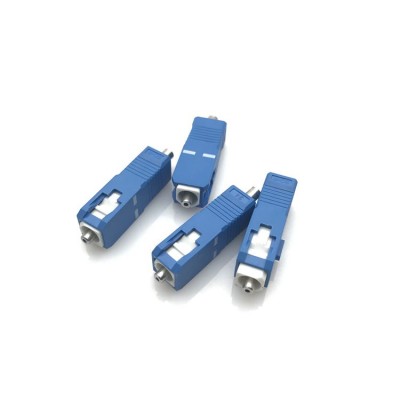

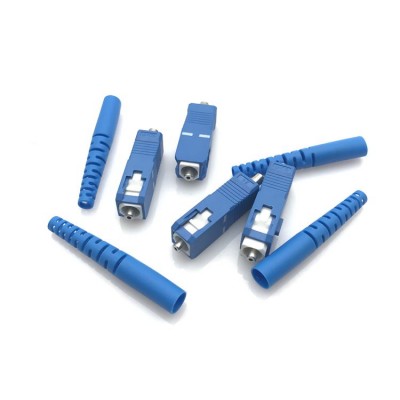

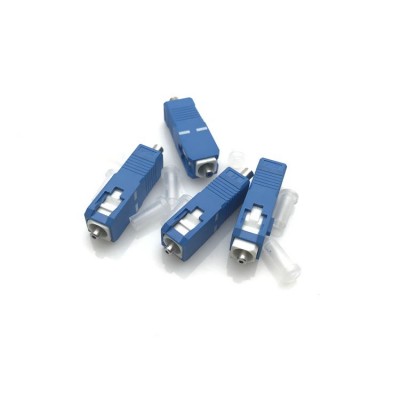

Conectores de fibra SC POF: Conector que conecta módulos ópticos GBIC o transceptores de fibra convencionales. Su carcasa es rectangular y se fija mediante una puerta enchufable, que no requiere rotación. (Se utilizan principalmente en conmutadores de routers).
Conectores de fibra SC POF: SC 250 µm / SC 500 µm / SC 750 µm / SC 1000 µm / SC 1500 µm / Fabricados a medida.
El conector de fibra óptica SC se utiliza principalmente en conmutadores de routers e interfaces ópticas de equipos de transmisión. Los conectores SC se conectan y desconectan directamente y son fáciles de usar. Para 100Base-FX, el conector suele ser de tipo SC, con el núcleo interno.
1. Estructura y características
(1) Diseño:
Carcasa cuadrada (plástico o metal), mecanismo de bloqueo push-pull, conexión y desconexión sin rotación.
Tipos comunes: simplex (canal único) y dúplex (canal doble, utilizado para separación Tx/Rx).
(2) Componentes principales:
Ferrule cerámico/metálico, apertura personalizable, alineación de alta precisión de la fibra óptica, lo que garantiza una baja pérdida de inserción (valor típico <0,3 dB).
(3) Ventajas:
Alta estabilidad: los tiempos de conexión y desconexión pueden alcanzar más de 1000 veces, ideal para escenarios de operación frecuente.
Bajas pérdidas: pérdida de retorno monomodo >50 dB, multimodo >35 dB, ideal para transmisión a larga distancia.
Fácil instalación: el diseño push-pull simplifica el cableado, siendo especialmente adecuado para entornos de paneles de conexión densos.
2. Escenarios de aplicación típicos
Red de telecomunicaciones: se utiliza para FTTH (fibra hasta el hogar) y conexión troncal de red de área metropolitana.
Centro de datos: red 10G/40G inicial, ahora reemplazada gradualmente por LC, pero aún presente en equipos tradicionales.
Televisión por cable (CATV): Gracias a su estabilidad y capacidad antiinterferente, se utiliza para la transmisión de señales de radiodifusión y televisión.
LAN empresarial: Conecta conmutadores, servidores y otros dispositivos, compatible con Gigabit Ethernet.
3. Comparación con otros conectores
| Tipo | Método de bloqueo | Aplicación típica |
| SC | Push-pull | Telecomunicaciones, red empresarial |
| LC | Snap-on | Snap-on Centro de datos, equipos de alta densidad |
| FC | Tensado de roscas | Entorno de alta vibración (como un sitio industrial) |
| ST | Rotación de bayoneta | LAN antigua, sistema de monitorización |
4. Precauciones de selección y uso
Selección de modo:
Monomodo (SM): carcasa amarilla, para larga distancia (hasta 80 km o más).
Multimodo (MM): naranja (OM1/OM2) o aguamarina (OM3/OM4), para corta distancia (≤550 m).
Opción anti-flexión:
Seleccione conectores SC con diseño "Insensible a la flexión" para reducir la pérdida por flexión (como la fibra G.657).
