Conector de fibra óptica ST – Conector POF con adaptadores POF metálicos para cables ópticos de 250 µm a 1500 µm | KINZ

Los conectores de fibra óptica KINZ ST están diseñados específicamente para sistemas de fibra óptica plástica (POF), ofreciendo una solución de adaptador metálico altamente confiable. Admiten una variedad de tamaños de núcleo de fibra, desde 250 μm hasta 1500 μm, y son ideales para aplicaciones en detección industrial, electrónica automotriz y equipos médicos. Su carcasa de acero inoxidable niquelado y su férula cerámica de precisión garantizan una excelente resistencia mecánica y estabilidad en la transmisión de la señal.


Conector ST: Conector ST 1000UM, Conector ST 250UM, Conector ST 500UM, Conector ST 1500UM, Conector ST 750UM


Normas
Descargar

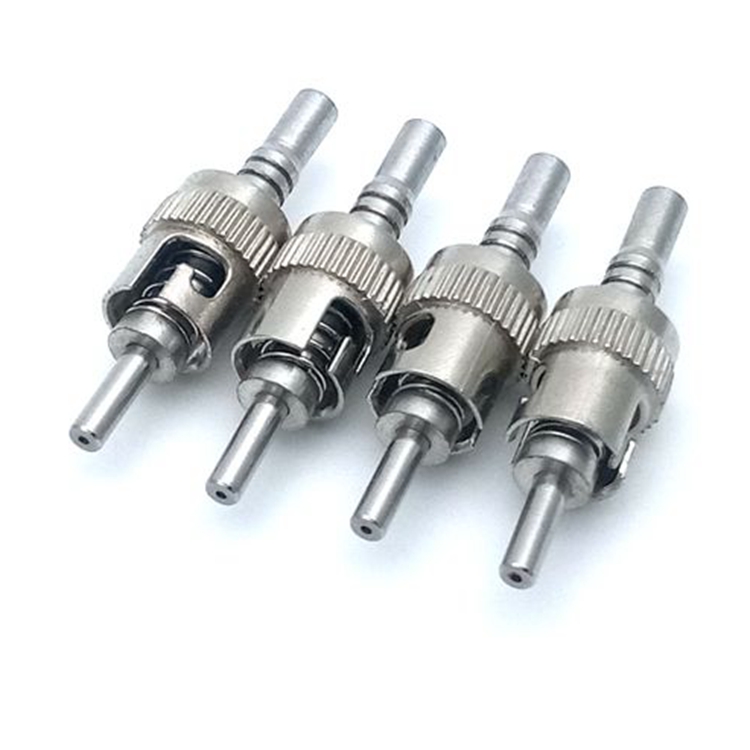

Conector ST 250UM

Conector ST 250UM

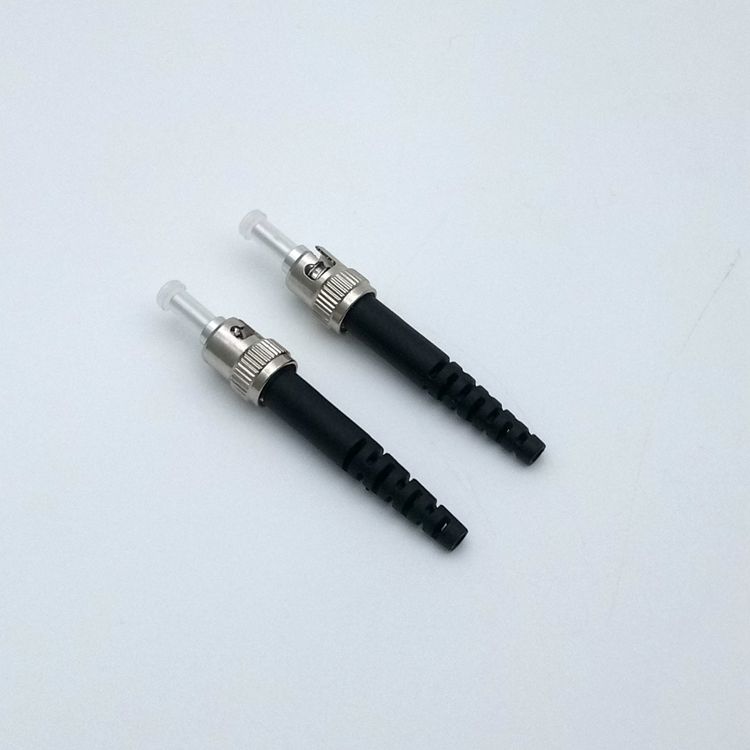

Conector ST 1000UM

Conector ST 1000UM

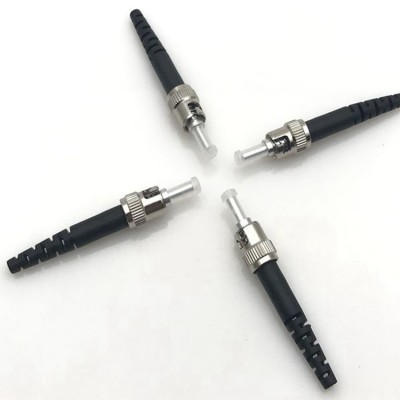

Conector ST 1500UM

Conector ST 1500UM

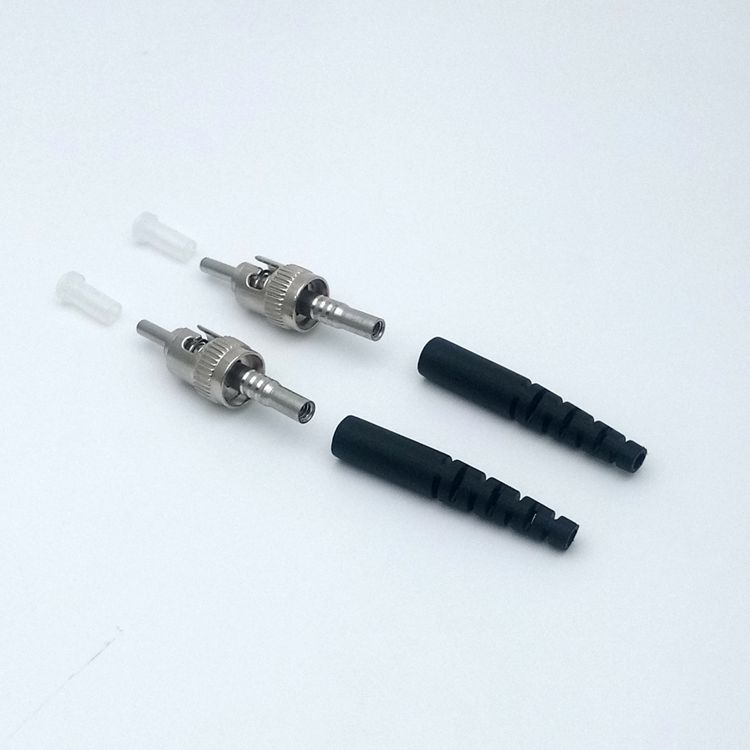

Conector ST de fibra de plástico para opciones de fibras POF y HPCS



1. Características estructurales:

Diámetro de apertura: personalizable, fabricado principalmente en cerámica o metal, compatible con fibra multimodo (50/62,5 μm); la fibra monomodo se utiliza con menor frecuencia.

Método de bloqueo: bloqueo de rotación a presión (girando 90° para fijarlo después de la inserción), similar al conector BNC, con mayor resistencia a las vibraciones que la interfaz enchufable.

Material de la carcasa: metal o plástico de alta resistencia, apto para entornos industriales.

2. Parámetros de rendimiento:

ParámetroEspecificaciónNotas
Pérdida de inserción<0.5 dB (típico 0.3 dB)Equivalente a FC/SC
Pérdida de retorno≥25 dB (extremo de PC)Principalmente utilizado en la transmisión de datos convencional
Resistencia a la tracción≥90 NFiabilidad de grado industrial
Temperatura de trabajo-40 °C a 70 °CAdaptación a entornos extremos
Tiempo de conexión>1000 vecesEstabilidad a largo plazo


3. Escenarios de aplicación

Tipo de red: Ethernet 10Base-F (estándar inicial), LAN empresarial (transmisión multimodo de corta distancia), equipo de comunicación militar.

Escenarios típicos:

Marco de distribución de fibra: utilizado como nodo de transferencia para fibras ópticas troncales y derivadas.

Equipo militar/médico: gracias a sus características antivibración (el cierre de bayoneta no es fácil de aflojar). Control industrial: adecuado para la transmisión de datos de fibra óptica multimodo en talleres.

4. Comparación y compatibilidad

En comparación con SC: SC es de tipo conector cuadrado con mayor densidad; la hebilla redonda ST es más adecuada para entornos con vibraciones.

En comparación con FC: FC ofrece mayor estabilidad gracias a la fijación roscada, pero su instalación es más lenta; la instalación con clip ST es un 30 % más rápida.

Compatibilidad: Debe ser compatible con el tipo de extremo de PC.
